- 產品名稱：Sx 系列二線制4-20mA變送器LED/LCD數顯表
- 產品型號：
- 產品備注：
- 瀏覽：
本數顯表可直接串聯接入4-20mA變送器回路中，即可將通過的電流量，按設定的范圍，線性對應地以十進制數字量顯示出來，***大幅值為3999，即33/4位。變送器回路電流，既做為顯示表的輸入信號，也做為顯示表的工作電源，合二為一。用法與指針表一樣簡單方便，可直讀，精度高，優于指針表。此外，本表采用LED（數碼管）LCD（液晶帶藍色背光板）顯示，在有光和無光環境下，都可看清楚顯示數字，適用性更廣。本表是低降壓型，通過降壓≤2.8～4.2V，適用于低電壓電源系統，另外可供逆向跟蹤規格品種。
一、 技術條件
1. 使用條件
（1） 通過電流：額定范圍4-20mA 極限范圍：小于80 mA
（2） 溫度范圍：額定使用范圍：-10～50℃儲存范圍：-40～70℃
（3） 相對濕度：20％～90％RH
2. 顯示方式：LED（數碼管）/LCD（液晶帶綠色背光板）數字顯示。
3. 采樣速率：2.5～3次/秒
4. 數顯設定范圍：（-3999～+3999） 數碼管型：-1999～+1999
液晶帶綠色背光型：-3999～+3999
5. 電壓降：數碼管型：＜3.8～4.2V（高亮均光）液晶背光型：＜2.8～3.2V
6. 極性轉換：低于顯示表零點值時顯“—”，高于零點值時無極性符號顯示。
7. 精度：+（0.2%讀數+1字）
8. 溫度影響誤差：≤80PPM/℃
9. 過量程指示：顯示“4XXX”，X表示不顯示。
10. 外形尺寸：與2088/3051（∮52*18mm），1151（前∮63*后∮75*厚50mm）
赫斯曼（高63*寬45*厚45mm）相配套，可按用戶特殊要求尺寸設計訂制。
二、 安裝連接

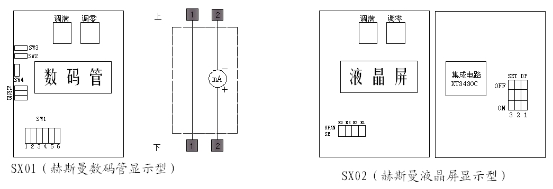

本表標“+”符號的端子是電流輸入端，標“—”符號的端子是電流輸出端。背面仲出的燈籠插頭既是電流端子又是固定端子（背面可用導線連接）。
三、使用說明
本顯示表對外連接為一線制，因此只有電流輸入端口及電流輸出端口，本表利用底座背 面伸出插頭做為接線端子，標有“+”符號的為電流輸入端，標有“-”符號的為電流輸出端， 切勿接反，否則易損壞電路。
數顯設定與校準方法
根據變送器要測試的物理量的技術規格，確定其零位（4mA）及滿度（20mA）應該在數顯表上的顯示數值NO及NP，選擇量程開關位置及精調電位器，使其達到變送器的顯示要求。

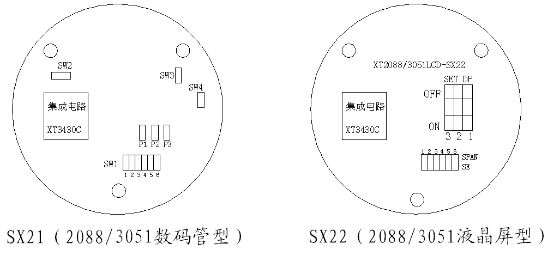

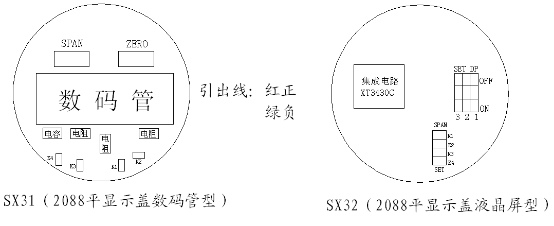

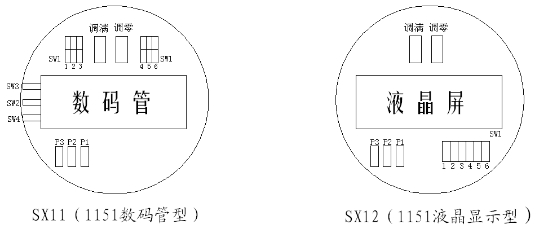

面板上部左邊電位器為調滿，右邊電位器為調零。
量程調整分段說明表
1. 關于SW1設定方法：（根據所需顯示范圍選擇量程檔）
表一（適用于SX02/SX12/SX22/SX32液晶帶背光表頭）
量程段 | 輸入20mA時顯示值 | 相關連接SPAN-SW1 | 輸入4mA時顯示值 |
1 | 0…400～800 | 連接SW1…1 | 000 |
2 | 0…750～1600 | 連接SW1…2 | 000 |
3 | 0…1600～3500 | 連接SW1…3 | 000 |
4 | 0…2000～3999 | 連接SW1…4 | 000 |
表二（適用于SX01赫斯曼數碼管LED表頭，SX41/SX51長方型數碼管LED表頭）
量程段 | 輸入20mA時顯示值 | 相關連接SPAN-SW1 | 輸入4mA時顯示值 |
1 | 0…250～450 | 連接SW1…1 | 000 |
2 | 0…350～650 | 連接SW1…2 | 000 |
3 | 0…450～850 | 連接SW1…3 | 000 |
4 | 0…650～1250 | 連接SW1…4 | 000 |
5 | 0…850～1850 | 連接SW1…5 | 000 |
6 | 0…1350～1999 | 連接SW1…6 | 000 |
表三（適用于SX11/SX21/SX31數碼管LED表頭）
量程段 | 輸入20mA時顯示值 | 相關連接SPAN-SW1 | 輸入4mA時顯示值 |
1 | 0…200～360 | 連接SW1…1 （K1） | 000 |
2 | 0…360～720 | 連接SW1…2 （K2） | 000 |
3 | 0…720～1300 | 連接SW1…3 （K3） | 000 |
4 | 0…1300～1999 | 連接SW1…4 （K4） | 000 |
2.關于小數點DP的設定方法：
P1、P2、P3表示十位、百位、千位小數點，根據設定需要連接相應的一個小數點其它的開路不能連接。LCD液晶帶背光表頭將要點亮的小數點連到ON，其它不要點亮的須***連到OFF
四、調校方法（例0～2.500Mpa 液晶LCD型）
（1）SW1位置將SW1…3連接，其它斷開；小數點P3連接，P1、P2斷開。
（2）輸入4mA，調“ZERO”電位器使顯示值為000，輸入20mA，調“SPAN”電位器使顯示值為2.500
（3）重復（3）、（4）步驟，使顯示值為希望值。
五、訂貨選型須知
（1）本系列儀表有赫斯曼型，2088燈籠插頭型、標準1151型，長方形面板卡入型及長方形裸板型，根據具體要求正確選型。
（2）若已知零位及滿度示值請告知，由我公司在出廠前調定，若用戶要修改量程，請按本說明書進行。
（3）若用戶所要求的零位示值不為000的其他示值，請在訂貨時說明，由廠方調定。
（4）本系列儀表均可做成逆向跟蹤，即隨著輸入電流的增大，顯示值減小。
（5）可接受特殊外型規格訂貨。
