鎧裝熱電阻作為一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，適宜安裝在管道狹窄和要求快速反應、微型化等特殊場合。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供準確的輸入值。
鎧裝熱電阻外保護管采用不銹鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。

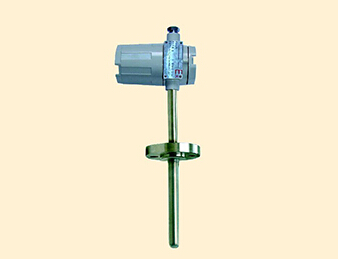

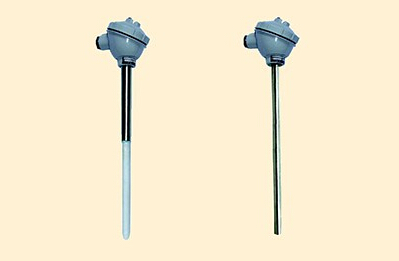

鎧裝熱電阻通常由鎧裝鉑熱電阻感溫元件、安裝固定裝置和接線裝置等主要部件組成。
鎧裝熱電阻特點
熱響應時間少，減小動態誤差；
直徑小，長度不受限制；
測量精度高；
進口薄膜電阻元件，性能可靠穩定；
鎧裝熱電阻工作原理
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
技術參數
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
常溫絕緣電阻
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
鎧裝熱電阻偶絲直徑材料
引線形式 | 套管外徑φ | 套管材質 |
單支式 | φ2 | 1Cr18Ni9Ti |
φ3 | ||
φ4 | ||
φ5 | ||
φ6 | ||
φ8 | ||
雙支式 | φ3 | |
φ4 | ||
φ5 | ||
φ6 | ||
φ8 |
測量范圍及允差
型號 | 分 度 號 | 測溫范圍°C | 精度等級 | 允 差 |
WZPK | Pt100 | -200---+500 | A級 | ±（0.15+0.002 ltl） |
WZPK | Pt100 | -200---+500 | B級 | ±（0.30+0.005ltl） |
鎧裝熱電阻熱響應時間
套管直徑 | 熱響應時間 |
Ф3 | ≤3 |
Ф4 | ≤5 |
Ф5 | ≤8 |
Ф6 | ≤12 |
Ф8 | ≤15 |
