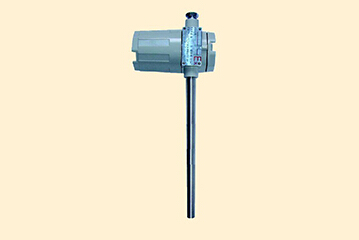

- 產品名稱：鉑熱電阻
- 產品型號：
- 產品備注：
- 瀏覽：
鉑熱電阻概述
WZ系列工業鉑熱電阻通常用來與顯示儀表和計算機配套，直接測量各種生產過程中 -200~+500℃范圍內液體、蒸汽和氣體介質以及固體表面的溫度。以鉑作感溫材料的感溫元件，并由內引線和保護管組成的一種溫度檢測器，通常還帶有與外部測量、控制裝置及機械裝置連接的部件。我公司生產的熱電阻去全部符合IEC******標準和國家有關規定，有鉑熱電阻和銅電阻兩大類，鉑熱電阻又分云母骨架、陶瓷骨架、厚膜電阻和薄膜電阻等。銅電阻的骨架有聚碳酸酯制成。鉑熱電阻分度號為Pt100，銅電阻分度號為Cu50。
鉑熱電阻工作原理
鉑熱電阻是利用物質（一般為純金屬）的電阻值隨溫度的變化而變化，并呈一定函數關系的特性制成傳感器來進行測溫的。在測溫時將變化電阻值作為電信號輸入給顯示儀表。通過測量回路的轉換儀表顯示出溫度的變化值而達到測溫的目的。
鉑熱電阻基本結構
各種鉑熱電阻的外形是極不相同的，但是它們的基本結構卻大致相同，通常由感溫元件、絕緣管、保護管、接線板和接線盒等主要部分組成。
鉑熱電阻應用范圍
鉑熱電阻適用于醫療、電機、工業、溫度計算、衛星、氣象、阻值計算等高精溫度設備，應用范圍非常之廣泛。
鉑熱電阻電阻芯規格表
分度號 | 規格尺寸 | 使用溫度范圍 | 精度 | 檢測電流 | 引線材料 | 用途 | ||
B | A | 超A級 | ||||||
Pt100 | φ2.2×8 | -200℃ ～450℃ | V | V | 1mA | φ0.4銀絲 | 一般工業使用 | |
Pt25 | Φ2.5×10 | -200℃ ～800℃ | V | V | V | 1mA | φ0.4鉑絲 | 用于高穩定性的計量產品及標定、代替熱電偶 |
Pt1000 | 2×10×1 | -50℃ ～300℃ | A | 0.5mA | 德國產用于一般工業使用 | |||
Pt20 | φ1.6×12 | ≤200℃ | 200mA | φ0.20鉑絲 | 用于氣體流量傳感器及化驗分析儀器 | |||
Pt20 | φ2.4×22 | ≤200℃ | 300mA | φ0.4鉑絲 | 用于氣體流量傳感器 | |||
Pt20 | φ2.8×22 | ≤200℃ | 300mA | φ0.4鉑絲 | 用于氣體流量傳感器 | |||
Pt20 | φ3.1×22 | ≤500℃ | 400mA | φ0.4鉑絲 | 用于高溫氣體流量傳感器 | |||
*Pt20 | φ0.55×2.0 | 100mA | φ0.15銀鉑合金 | 用于汽車空氣流量計、風速計教學儀器等,響應速度約10ms | ||||
